快捷出图：生成、阅读与导出

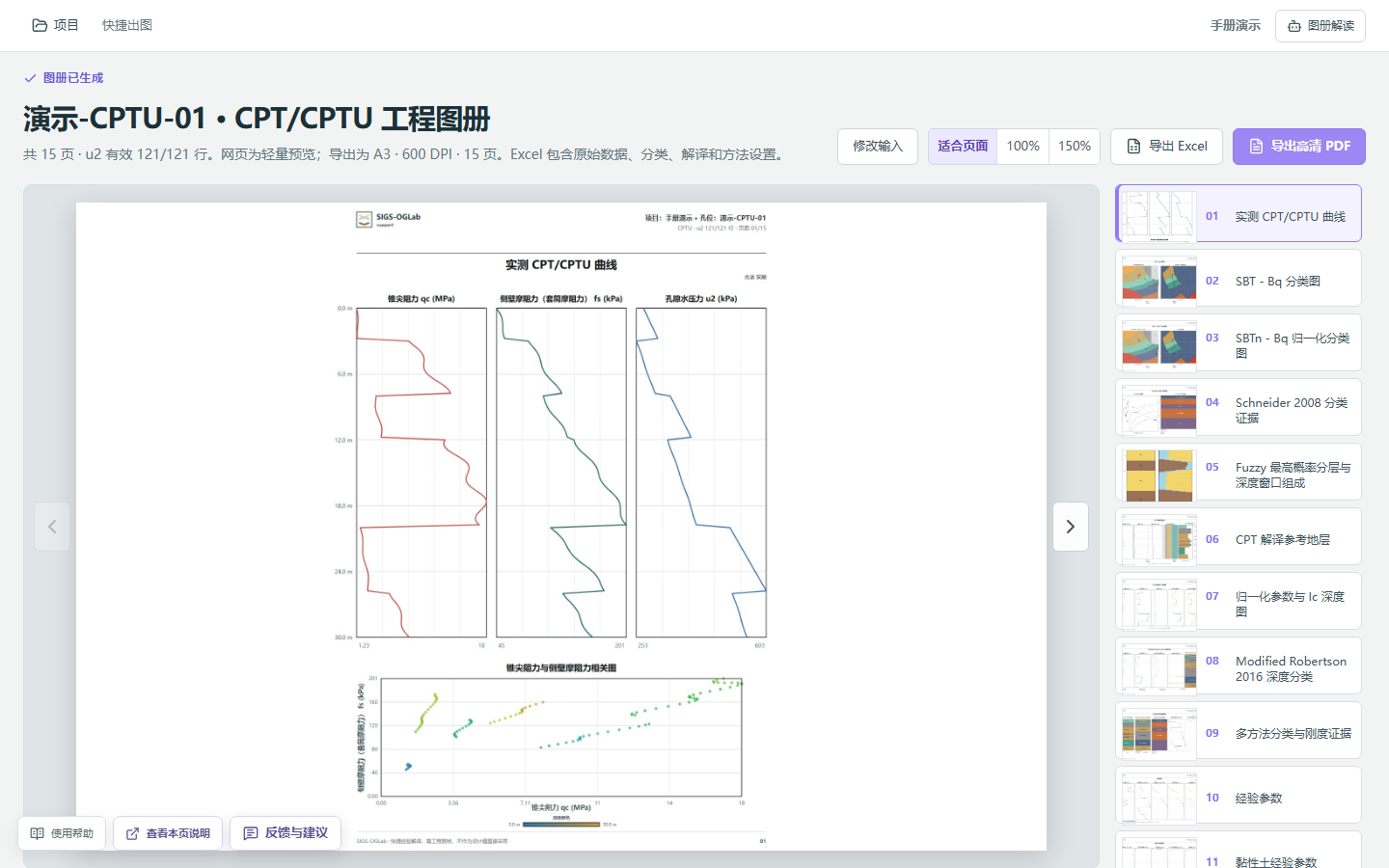

中央阅读当前页，右侧切换图页；顶部可修改输入、导出 Excel 或导出 PDF。

确认图册信息

填写孔位名称。有 u2 时选择：

• 按总孔压计算：确认 u2 包含静水压力，允许使用孔压相关方法。
• 不确定，只展示原始 u2：仍生成图册，但不计算 Schneider、Bq 等孔压方法。

高级设置默认不需要改。只有确认探头有效面积比时再修改。

生成图册

点击“确认并生成图册”。运行期间按钮显示正在生成，不能重复点击。输入改变后，旧图册会标记需要更新。

阅读图册

右侧缩略图用于切页。AI 图册解读只能读取当前已生成页面、方法和有限深度数据，不能导入、修改或重新计算。

导出

• “导出完整 PDF”生成 A3、600 DPI 图册。
• “导出 Excel”包含原始数据、分类、解译结果和方法设置。

导出只在点击时生成，不会随着页面操作持续重算文件。

完成信号

PDF 下载进度完成，Excel 可以打开且包含多个工作表。页面仍保留当前图册，可继续查看。

出现问题

导出中断时不要重新导入。保留当前图册，直接再次点击导出。若页面提示输入已改变，先重新生成图册。
